この記事の計算では、1080p・60Hzなら、HDMI 2.0とDisplayPort 1.4で足ります。USB-Cは、まず機器がDisplayPort Alt Modeに対応しているかを確かめます。

4K・144Hzの10bitのHDRは、HDMI 2.1と、DisplayPort 2.1のUHBR13.5・UHBR20で送れます。必要な量が少ない側でも多い側でも、この3つは圧縮が要りません。DisplayPort 1.4では、画質をほぼ落とさず映像を圧縮する仕組み(DSC)が要ります。

2026年10月時点の規格団体の資料から計算しました。色は間引かない設定(4:4:4)で、実機は試していません。

解像度とHzごとの早見表

この記事の計算では、4K・60Hzなら、10bitのHDRでも、HDMI 2.1とDisplayPort 1.4で足ります。

次の順で確かめます。

  1. 機器とモニターの映像端子と、対応する解像度・Hzを、仕様書で調べます
  2. 使う解像度とHzを決めます
  3. 早見表か計算ツールで、足りるか確かめます

表は各規格の最大帯域で比べ、UHBR10の列はありません。この記事の計算(色は4:4:4)では、UHBR10のDisplayPort 2.1は、4K・144Hzの8bitなら圧縮なしで送れます。10bitのHDRは信号しだいで、収まる場合と収まらない場合があります。

表の前提: 必要な映像データの量は、同じ解像度とHzでも信号の作り方で幅があるため、少ない値〜多い値で示しています。色は間引かない設定(4:4:4)で、HDRは10bitです。HDMI 2.1の4K・120Hz以上と8KはHDMI.orgの対応表のとおりです。

映像の形式 必要な映像データの量 HDMI 2.0 HDMI 2.1 DisplayPort 1.4 DisplayPort 2.1 UHBR13.5 DisplayPort 2.1 UHBR20
1080p・60Hz・8bit 3.19〜3.57Gbps ○ 圧縮なし ○ 圧縮なし ○ 圧縮なし ○ 圧縮なし ○ 圧縮なし
1440p・144Hz・8bit 14.07〜14.2Gbps △ 圧縮なし(ぎりぎり) ○ 圧縮なし ○ 圧縮なし ○ 圧縮なし ○ 圧縮なし
1440p・240Hz・10bit(HDR) 30.78Gbps ✕ 足りない ○ 圧縮なし △ DSC が要る ○ 圧縮なし ○ 圧縮なし
4K・60Hz・8bit 12.54〜14.26Gbps △ 圧縮なし(ぎりぎり) ○ 圧縮なし ○ 圧縮なし ○ 圧縮なし ○ 圧縮なし
4K・60Hz・10bit(HDR) 15.67〜17.82Gbps ✕ 足りない ○ 圧縮なし ○ 圧縮なし ○ 圧縮なし ○ 圧縮なし
4K・120Hz・10bit(HDR) 32.24〜35.64Gbps ✕ 足りない ○ 圧縮なし △ DSC が要る ○ 圧縮なし ○ 圧縮なし
4K・144Hz・10bit(HDR) 37.5〜39.19Gbps ✕ 足りない ○ 圧縮なし △ DSC が要る ○ 圧縮なし ○ 圧縮なし
4K・240Hz・10bit(HDR) 68.56Gbps ✕ 足りない △ DSC が要る △ DSC が要る △ DSC が要る ○ 圧縮なし
8K・60Hz・10bit(HDR) 62.05〜71.28Gbps ✕ 足りない △ DSC が要る △ DSC が要る △ DSC が要る ○ 圧縮なし
  • 「○ 圧縮なし」は、映像をそのまま送れるという意味です
  • 「△ 圧縮なし(ぎりぎり)」は、送れる量との差が3%未満という意味です
  • 「△ DSCが要る」は、画質をほぼ落とさずに映像を圧縮する仕組み(DSC)を使えば送れるという意味です。送る機器と受ける機器の両方の対応が要ります

自分の条件で確かめる計算ツール

調べた端子・解像度・Hz・色の細かさを選ぶと、判定とケーブルが出ます。

映像端子とケーブルの判定

つなぐ機器と端子、モニターの端子、解像度・リフレッシュレート・色深度を選ぶと、使う端子と版、圧縮なしで送れるか、要るケーブルと変換を出します。条件に合う認証ケーブル・変換器も出します。

PS5・Xbox・Switch 2の端子

ケーブルは、帯域の計算とは別にこの表で選びます。

ゲーム機 ケーブルの条件
PS5 PlayStationの公式ブログでは、PS5は付属のHDMIケーブルを勧めています。ほかのケーブルを使うなら、HDMI 2.1に対応したUltra High Speedを選びます
Xbox Series XとS Xboxの公式ページでは、Xbox Series XにもSeries Sにも、Ultra High SpeedのHDMIケーブルが付いています
Switch 2 任天堂オーストラリアのサポートページでは、Switch 2のテレビ接続には、Ultra High SpeedのHDMIケーブルが要ります。Switch 2には1本付いています

PS5やXbox Series Xの4K・120Hzには、モニター側にもHDMI 2.1の入力が要ります。HDMI 2.0の入力では、4K・120Hzは足りません。

Switch 2の4K・60Hzは、HDMIの版が分からないので、HDMI 2.0として計算しています。8bitならぎりぎり届きますが、色を間引かない10bitのHDRには足りません。

端子と版ごとの帯域

端子と版の違いは、1秒に送れる映像データの量です。

端子と版 最大帯域 映像に使える量 DSCを使うと送れる量(圧縮前)
HDMI 2.0 18Gbps 14.4Gbps なし
HDMI 2.1 48Gbps 42.66Gbps 127.98Gbps
DisplayPort 1.4 32.4Gbps 25.92Gbps 77.76Gbps
DisplayPort 2.1 UHBR10 40Gbps 38.68Gbps 116.04Gbps
DisplayPort 2.1 UHBR13.5 54Gbps 52.22Gbps 156.66Gbps
DisplayPort 2.1 UHBR20 80Gbps 77.37Gbps 232.11Gbps

UHBRは、DisplayPort 2.1の高速な送り方の名前で、数字が大きいほど速くなります。「DSCを使うと送れる量」は、DSCで3分の1に圧縮できるとして計算した、圧縮前の量です。

HDMI.org の説明では、HDMI 2.1の機能はどれも任意なので、「HDMI 2.1」と書かれていても4K・120Hzを受けられるとは限りません。

HDMI 2.2は、対応機器を調べていないので、早見表と計算ツールには入れていません。最大96Gbpsです。

USB-Cでモニターにつないで映らないのはなぜ?

USB-C端子が映像出力に対応していない可能性があります。次の順に確かめます。

  1. DisplayPortの公式FAQでは、USB-Cから映像が出るかは機器しだいで、仕様書の「DisplayPort Alt Mode」の記載か、端子の横のDPロゴで確かめます
  2. VESA の説明では、USB-CのDP Alt Modeは、4レーン全部を映像に使えば最大80Gbpsで、USBのデータと同時に使うと最大40Gbpsに減ります。どちらの構成か分からないときは、USBと同時に使う側で足りるかで見ます
  3. DisplayPortの公式FAQでは、DP Alt Modeに対応したUSB-Cからは、アダプターやケーブルで、DisplayPort・HDMI・DVI・VGAの入力へつなげます。4K・60Hzを出すときは、変換ケーブルの対応する解像度・Hzを仕様で確かめます
  4. ハブやドックは、映像出力の対応と、対応する解像度・Hzを、製品の仕様で確かめます

USB-CとThunderboltの違いは、Intel の資料では、USB Type-Cは端子の形で、Thunderbolt 5は規格です。Thunderbolt 5の端子はUSB Type-Cで、パソコン・周辺機器・ケーブルのどれも認証が必須です。USB-IF の説明では、USB4の80Gbpsは、80Gbpsの認証ケーブルで使えます。

DisplayPortのケーブルと長さ

DisplayPortのケーブルは、ロゴで選びます。VESA の説明では、DisplayPortケーブルは、VESAのDP40やDP80のロゴで帯域を見分けます。DP40はUHBR10用で、DisplayPort 1.4の速度にも下位互換です。

ケーブル 使える速さ 長さの目安
DP40 UHBR10まで 2mを超えると改良が要る
DP54 UHBR13.5まで 2mまで
DP80 UHBR20まで 1mを超えると改良が要る
DP80LL(アクティブ) UHBR20まで 3mまで

DisplayPortをHDMIに変換できる?

変換器の向きと、対応する解像度・Hzを先に確かめます。変換器と両側の機器が、使いたい映像の形式に対応している必要があります。

Dell のサポート記事では、DisplayPortからHDMIへは、変換アダプターでつなげます。HDMIからDisplayPortへは、アクティブの変換器が要ります。

パッシブの変換アダプターは、DP++(デュアルモード)の出力でだけ使えます。DisplayPort→HDMI用のアクティブな変換アダプターは、通常のDP出力でもDP++出力でも使えます。変換は一方向で、逆向きには専用の変換器が要ります。

帯域は、変換をはさむと両側のうち少ないほうで決まります。DisplayPort 1.4からHDMI 2.1への変換では、4K・120Hzの10bitはDSCが要ります。

条件ごとの候補

モニターの入力端子と必要な速さを、早見表か計算ツールで確かめてから選びます。基準を満たす出品があれば、条件ごとに1つ選びました。基準はこうです。

  • メーカーの公式ページに、認証か仕様の記載があります。VESAの認証製品データベースでは、選んだ長さの登録を確かめられていません
  • 新品で、評価は100件以上、星は4以上あります。100件以上かは、長さ違いと合算した件数で判定しました。DP80は合算を確かめ、DP40は合算かどうかを確かめていません。USB-C→HDMIも、長さ違いと合算した件数の可能性が高いです
  • サクラチェッカーで注意・警告が出ておらず、Amazonより低いスコアでもありません
  • 第三者の割高な並行輸入ではありません

販売元「Cable Matters Japan」のストアは、メーカー公式FAQが案内する日本のAmazonストアと一致しました。公式サイトにこの名前の記載はありません。

Amazon.co.jpで調べた出品のうち、この条件を満たす中でいちばん安いものです。価格は各販売サイトで確かめてください。

DisplayPort 1.4・UHBR10向け

長さは2mです。

UHBR13.5以上向け

UHBR20のパッシブは1mを超えると改良が要るので、1mにしました。

評価数は、2mの出品と合算の数です。

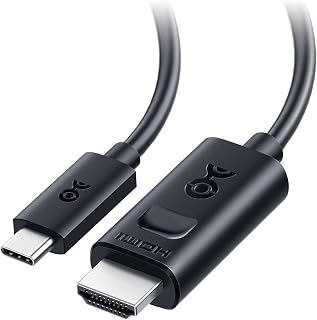

USB-CからHDMIへつなぐなら

メーカーの記載はHDMI 2.1で4K・240Hzまで、Macは4K・60Hzまで、長さは1.8mです。向きはUSB-C→HDMIだけで、USB-CがDisplayPort Alt Modeに対応している機器で使います。

ほかの条件の候補はこうなります(計算ツールでは商品のカードも出ます)。

条件 候補
HDMIどうし(Ultra High Speed HDMIの認証ケーブル・2m) エレコム ECDH-HD21E20BK(Ultra High Speed・2m)
USB-Cどうし(Thunderbolt 5・1m) OWC Thunderbolt 5 ケーブル 1m

よくある質問

HDMIとDisplayPortはどっちでつなぐ?

ゲーム機やテレビならHDMI、DisplayPortが付いたPCモニターなら、早見表で足りるほうを選びます。

DisplayPortをHDMIに変換できる?逆は?

Dell のサポート記事では、DisplayPortからHDMIへは、変換アダプターでつなげます。HDMIからDisplayPortへは、アクティブの変換器が要ります。

パッシブの変換アダプターは、DP++(デュアルモード)の出力でだけ使えます。DisplayPort→HDMI用のアクティブな変換アダプターは、通常のDP出力でもDP++出力でも使えます。

変換は一方向で、逆向きには専用の変換器が要ります。

4K・240Hz・10bitのHDRにはどの端子が要る?

この記事の計算(色は4:4:4)では、4K・240Hz・10bitを圧縮なしで送れるのは、比べた端子ではDisplayPort 2.1のUHBR20だけです。HDMI 2.1やDisplayPort 1.4では、DSCが要ります。

計算に使ったデータと式(検証用)

調べ方と出典: 2026年10月時点の、規格団体と各社の公式ページの記載から計算しました。実機は試していません。出典(規格団体): HDMI.org HDMI 2.2、VESA DisplayPort 2.1、VESA DisplayPort FAQ、USB-IF USB4。出典(各社): Intel Thunderbolt 5、PlayStation Blog PS5 FAQ、Nintendo Switch 2の仕様。出典(変換): Dell 変換アダプターの説明、Cable Matters USB-C→HDMI。

計算の方法

  • 必要な映像データの量 = 画素クロック × 色深度(bit)× 3 ÷ 1000(Gbps、圧縮なし)。色は間引かない(4:4:4)で計算し、HDR は10bitとして計算した。画素クロックは、VESA CVT-RB2 の式の値(PC 向けの最小のブランキング)と、CTA-861(テレビ・ゲーム機の信号)・Dell の資料の値の幅で出す。表示は小数2桁で、少ない側は切り捨て、多い側は切り上げ。
  • 端子と版ごとに映像に使える量: HDMI 2.0 は 18Gbps × 8/10(TMDS)= 14.4Gbps、HDMI 2.1 は 48Gbps × 16/18(FRL)= 42.66Gbps、DisplayPort 1.4 は VESA の最大ペイロード 25.92Gbps、DisplayPort 2.1 の UHBR20 は 77.37Gbps。UHBR10 と UHBR13.5 は UHBR20 の値を1レーンの速度の比で割り振った(38.68Gbps、52.22Gbps)。小数2桁に切り捨て、この切り捨てた値で判定する。
  • DSC は最大 3分の1 に圧縮するとして、DisplayPort 1.4・2.1 と HDMI 2.1 で使えるとした。HDMI 2.0 は DSC なし。DSC は送る機器と受ける機器の両方の対応が要る。HDMI 2.1 の 4K・120Hz 以上と 8K は HDMI.org の対応表のとおりに判定した。HDMI 2.2 は対応機器を調べていないので計算に入れていない。
  • 判定: 多い側でも収まれば圧縮なし。余裕が 3% 未満ならぎりぎり。少ない側だけ収まるなら信号しだい。DSC で収まるなら DSC が要る。DSC を使うと送れる量は、切り捨てた映像に使える量 × 3。Switch 2 は HDMI の版の記載が無いので HDMI 2.0 と同じ量で判定した。ケーブルの条件(ゲーム機の同梱ケーブルなど)は帯域の計算とは別に、各社の公式ページの記載で示した。
  • USB-C は、仕様書の DisplayPort の版と、接続の構成で判定する。VESA の説明では、DP Alt Mode は4レーン全部を映像に使うと最大80Gbps、USB データと同時だと最大40Gbps(2レーン)。4レーンは、その版の映像に使える量のとおり。USB データと同時の2レーンは、映像に使える量を半分にした。構成が分からないときは、40Gbps 側(2レーン)で収まれば、どちらの構成でも送れるとして判定する。40Gbps 側で収まらず、4レーンなら収まるときは、確定の○を出さず「構成しだい」とする。USB-C→HDMI は DisplayPort 側の区間にだけこの構成を当てる。
  • 色深度の検算: 4K・240Hz の12bit は、必要な量の多い側が 82.27Gbps で、UHBR20 の映像に使える量 77.37Gbps を超える。4K・240Hz を圧縮なしで送れるのは UHBR20 だけ、という記事の結論は10bit(HDR)までの話。
  • ケーブルの長さは、パッシブで改良が要る長さ(DP40 が 2m超、DP80 が 1m超)、DP80LL が 3mまで、DP54 が 2mまでという VESA の説明だけを使った。実機は試していない。候補は、メーカーの公式ページが認証と仕様を書く商品から、Amazon の新品・評価100件以上(長さ違いと合算した件数で判定)・星4以上・サクラチェッカーで注意・警告なし(Amazon より低いスコアでもない)・輸入品でないものの中で、条件ごとに送料込みでいちばん安いもの。

仮定

  • 机まわりの配線で多い長さを1〜3mと仮定(候補の商品が1〜2mに集まることから)。VESA が DP80 のパッシブは1mを超えると改良が要るとしているため、DisplayPort は長さも条件にする: 2 (1–3)
  • PC の通常表示は1色8bit、HDR は10bit が一般的という仮定。calc のツールでは選択式にして、記事では条件を明記する: 8 (8–12)

使った公式の値

項目 値 出典 確認日
HDMI 2.1 / Ultra High Speed ケーブルの帯域 48 Gbps hdmi.org The Ultra High Speed HDMI Cable was introduced in the HDMI 2.1 Specification and 2026-10-09
Ultra High Speed ケーブルが想定する映像 8K@60 and 4K@120 hdmi.org Ultra High Speed: 8K@60 and 4K@120 formats 2026-10-09
HDMI 2.2 / Ultra96 ケーブルの帯域 96 Gbps hdmi.org Up to 96Gbps bandwidth and next-gen HDMI Fixed Rate Link technology; The new Ult 2026-10-09
HDMI 2.2 の対応形式 12K@120 and 16K@60; uncompressed 8K@60/4:4:4 and 4K@240/4:4:4 at 10-bit and 12-bit hdmi.org Supported resolutions include 4K240 and 8K60, both uncompressed and with full ch 2026-10-09
HDMI 2.2 の全機能に要るケーブル Ultra96 HDMI Cable is the only cable that supports all HDMI 2.2 applications hdmi.org The new Ultra96 HDMI Cable supports up to 96Gbps bandwidth and is the only cable 2026-10-09
Ultra96 の表記(機器側) Ultra96 feature name: 64Gbps, 80Gbps or 96Gbps hdmi.org “Ultra96” is a feature name that manufacturers are encouraged to use to indicate 2026-10-09
Ultra 系ケーブルの認証が必須であること mandatory certification program (Ultra96 and Ultra High Speed) hdmi.org Both the Ultra96 HDMI Cable and Ultra High Speed HDMI Cable are part of the Ultr 2026-10-09
HDMI 2.1 の機能が任意であること optional hdmi.org Q: Are HDMI 2.1 Specification features mandatory or optional and why? A: Support 2026-10-09
DisplayPort 1.4a の最大リンク帯域 32.4 Gbps vesa.org The previous version of DisplayPort, v1.4a, provided a maximum link bandwidth of 2026-10-09
DisplayPort 1.4a の最大ペイロード 25.92 Gbps vesa.org With 8b/10b channel coding, that equates to a maximum payload of 25.92 Gbps. 2026-10-09
DisplayPort 2.1 の最大帯域(UHBR20・4レーン) 80 Gbps vesa.org VESA certified DP80 cables support up to the UHBR20 link rate (20 Gbps), with fo 2026-10-09
DisplayPort 2.1b の最大ペイロード 77.37 Gbps displayport.org DisplayPort 2.1b … maximum link rate to up to 20 Gbps/lane and features more e 2026-10-09
DP40 ケーブルの定義 UHBR10, 40Gbps (DP40) vesa.org VESA certified DP40 cables support up to the UHBR10 link rate (10 Gbps), with fo 2026-10-09
DisplayPort ケーブルの認証ロゴ DP40 / DP80 logo from VESA vesa.org if your cable has the DP40 or DP80 logo from VESA, it will meet the specs for th 2026-10-09
DP40 / DP80 ケーブルの下位互換 DP40 and DP80 cables are backward compatible with RBR, HBR, HBR2 and HBR3 vesa.org fully backward compatible with devices supporting DisplayPort link rates previou 2026-10-09
DP40 / DP80 ケーブルの長さの目安 DP40: improvements needed beyond 2 m; DP80 passive: beyond 1 m; DP80LL active: up to 3 m vesa.org improved connectivity and longer cable lengths (beyond two meters for DP40 cable 2026-10-09
DisplayPort 2.1 の DSC 必須対応 DisplayPort 2.1 mandates DSC support; can reduce transport bandwidth in excess of 67 percent vesa.org This efficiency is on top of mandated support for VESA’s visually lossless Displ 2026-10-09
DisplayPort 1.4 の DSC(最大3:1) DSC 1.2 up to 3:1, visually lossless vesa.org DSC version 1.2 transport enables up to 3:1 compression ratio and has been deeme 2026-10-09
DisplayPort 2.1 の圧縮なしの構成例 8K 60Hz 4:4:4 with 30 bits per pixel (HDR-10); two 4K 144Hz 24bpp uncompressed displayport.org First standard to support 8K resolution (7680 x 4320) at 60 Hz refresh rate with 2026-10-09
USB-C の映像出力(DP Alt Mode)の確かめ方 check device documentation or the DP logo; USB Type-C connectors that support DisplayPort over USB-C normally carry the DP logo displayport.org How do I know if a device supports DisplayPort Alt Mode? This information should 2026-10-09
USB-C の DP Alt Mode の帯域 up to 80Gbps of DisplayPort video using all four lanes, or up to 40Gbps with simultaneous SuperSpeed USB data vesa.org up to 80 Gigabits per second (Gbps) of DisplayPort video data utilizing all four 2026-10-09
USB4 バージョン2の最大帯域 80 Gbps usb.org Key characteristics of the USB4 solution include: Two-lane operation using exist 2026-10-09
USB4 の互換性 compatible with USB 3.2, USB 2.0 and Thunderbolt 3 hosts and devices usb.org Compatibility with existing USB 3.2, USB 2.0, and Thunderbolt 3 hosts and device 2026-10-09
Thunderbolt 5 の帯域(双方向) 80 Gbps download.intel.com Thunderbolt 5 will deliver 80 gigabits per second (Gbps) of bi-directional bandw 2026-10-09
Thunderbolt 5 の Bandwidth Boost(送信側) 120 Gbps download.intel.com with Bandwidth Boost it will provide up to 120 Gbps for the best display experie 2026-10-09
Thunderbolt 5 の表示の構成(Intel の資料) dual 8K (60Hz) or three 4K (144Hz) thunderbolttechnology.net Bandwidth Boost for display experiences: 120G transmit and up to three streams; 2026-10-09
Thunderbolt 5 の土台の規格と互換性 built on USB4 V2, DisplayPort 2.1 and PCI Express Gen 4; fully compatible with previous versions download.intel.com Built on industry standards including USB4 V2, DisplayPort 2.1 and PCI Express G 2026-10-09
Thunderbolt 5 のパッシブケーブルの長さ(Intel の発表) passive cables up to 1 meter download.intel.com Utilizes a new signaling technology, PAM-3, to deliver these significant increas 2026-10-09
Thunderbolt の認証が必須であること mandatory certification for all shipping computers, accessories, and cables thunderbolttechnology.net Maximized Performance: Mandatory certification for all shipping computers, acces 2026-10-09
Thunderbolt の端子の形(USB Type-C) One universal computer port (USB Type-C) thunderbolttechnology.net Thunderbolt 5 Leaps Ahead: One universal computer port (USB Type-C) 2026-10-09
PS5 の HDMI 2.1 と 4K120Hz 対応 HDMI 2.1, 4K 120Hz blog.playstation.com PS5 supports the HDMI 2.1 specification. HDMI 2.1 supports 4K 120Hz (2026-10-09 2026-10-09
PS5 の HDMI ケーブルの推奨 included cable recommended; otherwise Ultra High Speed blog.playstation.com The included HDMI cable is recommended, but in general, use an Ultra High Speed 2026-10-09
PS5 Pro の 8K 出力の条件 PS5 Pro 8K output requires a screen supporting 8K at 60Hz with DSC playstation.com PS5 Pro console 8K output requires a screen that supports 8K at 60Hz with Displa 2026-10-09
Xbox Series X の HDMI 2.1 と同梱ケーブル 1x HDMI 2.1 port; up to 120 FPS; Ultra High Speed HDMI cable included xbox.com HDMI. 1x HDMI 2.1 port; an XBOX Series X console, controller, Ultra High Speed H 2026-10-09
Xbox Series S の HDMI 2.1 と同梱ケーブル 1x HDMI 2.1 port; 1440p up to 120 FPS; Ultra High Speed HDMI cable included xbox.com HDMI. 1x HDMI 2.1 port; Gaming Resolution 1440p, Performance Target Up to 120 FP 2026-10-09
Switch 2 のテレビ出力 HDMI output in TV mode; max 4K at 60 fps; 120 fps at 1080p/1440p; HDR10; VRR up to 120Hz nintendo.com Output via HDMI connector in TV mode; Maximum of 3840x2160 (4K) resolution at 60 2026-10-09
Switch 2 のテレビ接続に要る HDMI ケーブル Ultra High Speed HDMI cable required (meets HDMI 2.1 specifications); one is included with Switch 2 nintendo.com You will need: … An Ultra High Speed HDMI cable. An Ultra High Speed HDMI cabl 2026-10-09
DisplayPort→HDMI のパッシブ変換が使える条件 passive DisplayPort-to-HDMI adapters only work on DP++ (Dual-Mode) ports; active adapters work with a pure DisplayPort or DP++ output dell.com How passive adapters work: They only work when converting DisplayPort to HDMI. Y 2026-10-09
HDMI→DisplayPort の変換と向きの制約 HDMI to DisplayPort always requires an active adapter; an adapter designed for DisplayPort to HDMI cannot work in reverse dell.com An adapter designed to convert DisplayPort to HDMI cannot work in reverse (HDMI 2026-10-09
DP Alt Mode の USB-C から他の端子への変換 adapters and adapter cables defined in the DisplayPort Alt Mode for USB Type-C Standard connect DisplayPort over USB-C to DisplayPort, HDMI, DVI and VGA monitor inputs displayport.org Adapters and Adapter cables, as defined in the DisplayPort Alt Mode for USB Type 2026-10-09
HDMI 2.0 の最大帯域 18 Gbps hdmi.org offers a significant increase in bandwidth (up to 18Gbps) to support new feature 2026-10-09
HDMI 2.0 の符号化の効率(8b/10b) 0.8 xilinx.com AMD/Xilinx PG351: TMDS up to 6 Gb/s @ 3 lanes 2026-10-07
HDMI 2.1 の符号化の効率(16b/18b) 0.8888888888888888 xilinx.com AMD/Xilinx PG351: FRL 12 Gb/s @ 4 lanes, decode the incoming 16-bit/18-bit encod 2026-10-07
DSC の圧縮率(最大) 3 vesa.org DSC version 1.2 transport enables up to 3:1 compression ratio and has been deeme 2026-10-09
CVT-RB2 の横ブランキング 80 px github.com CVT_RB_V2_H_BLANK 80 pixels 2026-10-07
CVT-RB2 の縦ブランキング時間 460 µs github.com CVT_RB_MIN_V_BLANK 460 us 2026-10-07
CVT-RB2 の垂直同期の行数 8 lines github.com RB v2 is detected when vsync == 8 2026-10-07
CVT-RB2 のバックポーチの最小行数 6 lines github.com CVT_RB_V_BPORCH 6 2026-10-07
CVT-RB2 のフロントポーチの最小行数 1 lines github.com CVT_RB_V2_MIN_V_FPORCH 1 2026-10-07
CTA-861 の1080p60の画素クロック 148.5 MHz github.com edid_cea_modes: /* 16 - 1920x1080@60Hz */ 148500 kHz 2026-10-08
CTA-861 の1080p120の画素クロック 297 MHz github.com edid_cea_modes: /* 63 - 1920x1080@120Hz */ 297000 kHz 2026-10-08
CTA-861 の4K60の画素クロック 594 MHz github.com edid_cea_modes: /* 97 - 3840x2160@60Hz */ 594000 kHz 2026-10-08
CTA-861 の4K120の画素クロック 1188 MHz github.com edid_cea_modes: /* 118 - 3840x2160@120Hz */ 1188000 kHz 2026-10-08
CTA-861 の8K60の画素クロック 2376 MHz github.com edid_cea_modes: /* 199 - 7680x4320@60Hz */ 2376000 kHz 2026-10-08
Dell 資料の4K60の画素クロック(CVT) 533.25 MHz dl.dell.com UHD 3840x2160 (DP) 60Hz 533.25 MHz PDF p.16 2026-10-07
Dell 資料の4K120の画素クロック(低い側) 1074.73 MHz dl.dell.com VESA 3840x2160 119.88Hz 1074.73 MHz PDF p.14 2026-10-07
Dell 資料の4K144の画素クロック 1250 MHz dl.dell.com VESA 3840x2160 144Hz 1250 MHz PDF p.13-14 2026-10-07
Dell 資料のWQHD144の画素クロック 591.31 MHz dl.dell.com 2560x1440 144Hz 591.31 MHz PDF p.14 2026-10-07
HDMI.org の対応表(形式ごとのケーブル) HDMI Video Table: 4K100/120 all formats = UHS; 4K144 12-bit RGB/4:4:4 = UHS+DSC or Ultra96, others = UHS; 4K200/240 and 8K48/50/60 RGB/4:4:4/4:2:2 = UHS+DSC or Ultra96, 4:2:0 = UHS hdmi.org HDMI Video Table - All Formats. BLACK = Support with UHS HDMI Cables or Ultra96 2026-10-08
高い解像度・Hzに要るケーブル Ultra High Speed or Ultra96 required hdmi.org Will some resolutions and refresh rates require a specific cable? In order to en 2026-10-08
HDMI の圧縮(DSC)の扱い uncompressed and compressed (DSC 1.2a) modes; manufacturers can implement either or both hdmi.org The specification supports both uncompressed and compressed modes. Manufacturers 2026-10-08
UHBR10 の1レーンの速度 10 Gbps vesa.org VESA certified DP40 cables support up to the UHBR10 link rate (10 Gbps), with fo 2026-10-09
UHBR13.5 の1レーンの速度 13.5 Gbps vesa.org a new VESA certified DP54 UHBR cable spec to enable up to four-lane UHBR13.5 lin 2026-10-09
DP54 ケーブル(UHBR13.5 用) DP54: UHBR10 and UHBR13.5 up to 2 m passive; UHBR13.5 previously only through a DP80 cable vesa.org the new DP54 cable specification enables support of both UHBR10 and UHBR13.5 sin 2026-10-09
Cable Matters 201392 の4Kの上限 240 Hz cablematters.com ‘USB-C to 8K HDMI® Cable Support 4K@240Hz and 8K@60Hz’ (2026-10-16) 2026-10-16
Cable Matters 201392 の Mac での4Kの上限 60 Hz cablematters.com ‘macOS limits USB-C to HDMI output to 4K@60Hz by default’ (2026-10-16) 2026-10-16
Cable Matters 103069 の4Kの上限 30 Hz cablematters.com ‘3840x2160 @ 30Hz’ / ‘NOT designed for 4K@60Hz’ (products.json formats_note, 202 2026-10-16

映像端子とケーブルの判定の早見表

記事内のツールで条件を選ぶと、自分の条件の結果が出ます。条件は URL で指定でき、下の表のリンクはその条件で開きます。

条件 結果 ツール
DisplayPort 1.4・DisplayPort 1.4・4K・144Hz・HDR(10bit) △ DSC(圧縮)を使えば送れます。DisplayPort 1.4 で映像に使える量は 25.92Gbps。DSC は、送る機器とモニターの両方が対応しているときだけ使えます この条件で開く
HDMI 2.1・HDMI 2.1・4K・144Hz・HDR(10bit) ○ 圧縮なしで送れます。HDMI 2.1 で映像に使える量は 42.66Gbps。HDMI 2.1 の機能はどれも任意なので、モニターがこの解像度・Hz を HDMI で受けられるかを仕様で確かめます この条件で開く
DisplayPort 2.1(UHBR20)・DisplayPort 2.1(UHBR20)・4K・240Hz・HDR(10bit) ○ 圧縮なしで送れます。DisplayPort 2.1(UHBR20) で映像に使える量は 77.37Gbps。UHBR20 をパッシブの DP80 で使えるのは1mまでとされてきました。3mまではアクティブの DP80LL です(VESA) この条件で開く
DisplayPort 2.1(UHBR13.5)・DisplayPort 2.1(UHBR13.5)・4K・240Hz・HDR(10bit) △ DSC(圧縮)を使えば送れます。DisplayPort 2.1(UHBR13.5) で映像に使える量は 52.22Gbps。DSC は、送る機器とモニターの両方が対応しているときだけ使えます。UHBR13.5 は、パッシブの DP54 なら2mまで使えます(VESA) この条件で開く
DisplayPort 1.4・DisplayPort 1.4・WQHD(1440p)・165Hz・SDR(8bit) ○ 圧縮なしで送れます。DisplayPort 1.4 で映像に使える量は 25.92Gbps この条件で開く
DisplayPort 1.4・HDMI 2.1・4K・120Hz・HDR(10bit) △ DSC(圧縮)を使えば送れます。DisplayPort 1.4 で映像に使える量は 25.92Gbps。HDMI 2.1 で映像に使える量は 42.66Gbps。DSC は、送る機器とモニターの両方が対応しているときだけ使えます。DP++ の出力ならパッシブの変換でも映ります。アクティブの変換なら DP++ でなくても使えます(Dell の説明)。HDMI 側は HDMI 2.1 が要る量なので、変換器・変換ケーブルも HDMI 2.1 の出力に対応したものを選びます。HDMI 2.1 の機能はどれも任意なので、モニターがこの解像度・Hz を HDMI で受けられるかを仕様で確かめます この条件で開く
HDMI 2.1・DisplayPort 1.4・フルHD(1080p)・60Hz・SDR(8bit) △ 変換器が対応する形式なら映ります。HDMI 2.1 で映像に使える量は 42.66Gbps。DisplayPort 1.4 で映像に使える量は 25.92Gbps。HDMI→DisplayPort には能動式の変換器が要ります。DisplayPort→HDMI 用の変換器は逆向きに使えません(Dell の説明)。出せる形式は変換器の仕様で確かめます。HDMI 2.1 の機能はどれも任意なので、モニターがこの解像度・Hz を HDMI で受けられるかを仕様で確かめます。「HDMI→DisplayPort の能動式の変換」は、この記事の基準を満たす出品を選べなかったので、商品は出していません この条件で開く
HDMI 2.1・HDMI 2.1・8K・60Hz・HDR(10bit) △ DSC(圧縮)を使えば送れます。HDMI 2.1 で映像に使える量は 42.66Gbps。DSC は、送る機器とモニターの両方が対応しているときだけ使えます。HDMI 2.1 の機能はどれも任意なので、モニターがこの解像度・Hz を HDMI で受けられるかを仕様で確かめます この条件で開く
USB-C(DP Alt Mode・DisplayPort 1.4)・分からない・DisplayPort 1.4・4K・60Hz・HDR(10bit) △ 接続の構成しだいです(この構成では確定できません)。DisplayPort 1.4 で映像に使える量は 25.92Gbps。DSC は、送る機器とモニターの両方が対応しているときだけ使えます。その USB-C から映像が出るかは、機器の仕様書の「DisplayPort Alt Mode」の記載か、端子の横の DP ロゴで確かめます。構成が分からないので、確定できません。4レーン全部を映像に使う接続なら: ○ 圧縮なしで送れます。USB データと同時の2レーンなら: △ DSC(圧縮)を使えば送れます。「USB-C→DisplayPort のケーブル(DP40 認証)」は、この記事の基準を満たす出品を選べなかったので、商品は出していません この条件で開く
USB-C(DP Alt Mode・DisplayPort 1.4)・分からない・HDMI 2.0・4K・60Hz・SDR(8bit) △ 接続の構成しだいです(この構成では確定できません)。DisplayPort 1.4 で映像に使える量は 25.92Gbps。HDMI 2.0 で映像に使える量は 14.4Gbps。HDMI 2.0 の余裕は 1% です。PC向けの信号(VESA CVT-RB2)なら収まり、テレビ向けの信号では超えます。HDMI 側は HDMI 2.0 と同じ量で足ります。その USB-C から映像が出るかは、機器の仕様書の「DisplayPort Alt Mode」の記載か、端子の横の DP ロゴで確かめます。構成が分からないので、確定できません。4レーン全部を映像に使う接続なら: △ 圧縮なしで送れます(ぎりぎり)。USB データと同時の2レーンなら: △ 信号しだいで送れます この条件で開く
USB-C(DP Alt Mode・DisplayPort 2.1 UHBR20)・分からない・DisplayPort 2.1(UHBR20)・4K・240Hz・HDR(10bit) △ 接続の構成しだいです(この構成では確定できません)。DisplayPort 2.1(UHBR20) で映像に使える量は 77.37Gbps。DSC は、送る機器とモニターの両方が対応しているときだけ使えます。その USB-C から映像が出るかは、機器の仕様書の「DisplayPort Alt Mode」の記載か、端子の横の DP ロゴで確かめます。構成が分からないので、確定できません。4レーン全部を映像に使う接続なら: ○ 圧縮なしで送れます。USB データと同時の2レーンなら: △ DSC(圧縮)を使えば送れます。UHBR20 をパッシブの DP80 で使えるのは1mまでとされてきました。3mまではアクティブの DP80LL です(VESA)。「USB-C→DisplayPort のケーブル(DP80 認証)」は、この記事の基準を満たす出品を選べなかったので、商品は出していません この条件で開く
USB-C(DP Alt Mode・DisplayPort 2.1 UHBR20)・4レーン全部を映像に使う(最大80Gbps)・DisplayPort 2.1(UHBR20)・4K・240Hz・HDR(10bit) ○ 圧縮なしで送れます。DisplayPort 2.1(UHBR20) で映像に使える量は 77.37Gbps。その USB-C から映像が出るかは、機器の仕様書の「DisplayPort Alt Mode」の記載か、端子の横の DP ロゴで確かめます。4レーン全部を映像に使う接続(最大80Gbps)として計算しています。UHBR20 をパッシブの DP80 で使えるのは1mまでとされてきました。3mまではアクティブの DP80LL です(VESA)。「USB-C→DisplayPort のケーブル(DP80 認証)」は、この記事の基準を満たす出品を選べなかったので、商品は出していません この条件で開く
USB-C(DP Alt Mode・DisplayPort 2.1 UHBR20)・4レーン全部を映像に使う(最大80Gbps)・USB-C(DP Alt Mode・DisplayPort 2.1 UHBR20)・4K・240Hz・HDR(10bit) ○ 圧縮なしで送れます。DisplayPort 2.1(UHBR20) で映像に使える量は 77.37Gbps。その USB-C から映像が出るかは、機器の仕様書の「DisplayPort Alt Mode」の記載か、端子の横の DP ロゴで確かめます。4レーン全部を映像に使う接続(最大80Gbps)として計算しています。モニターの USB-C 入力が、DisplayPort 2.1 の Alt Mode(または USB4・Thunderbolt の映像出力)に対応しているかは、モニターの仕様書で確かめます。80Gbps は Thunderbolt 5・USB4 バージョン2 の認証ケーブルで使います。Thunderbolt 5 のパッシブケーブルは1mまでです(Intel の発表) この条件で開く
HDMI 2.0・HDMI 2.0・4K・60Hz・SDR(8bit) △ 圧縮なしで送れます(ぎりぎり)。HDMI 2.0 で映像に使える量は 14.4Gbps。HDMI 2.0 の余裕は 1% です この条件で開く
PS5(4K・120Hz)・HDMI 2.1・HDR(10bit) ○ 圧縮なしで送れます。HDMI 2.1 で映像に使える量は 42.66Gbps。HDMI 2.1 の機能はどれも任意なので、モニターがこの解像度・Hz を HDMI で受けられるかを仕様で確かめます この条件で開く
PS5(4K・120Hz)・HDMI 2.0・HDR(10bit) ✕ この端子と版では足りません(この計算では)。HDMI 2.0 で映像に使える量は 14.4Gbps。色を間引く(4:2:0)なら: ✕ この端子と版では足りません(この計算では) この条件で開く
Switch 2(4K・60Hz)・HDMI 2.0・SDR(8bit) △ 圧縮なしで送れます(ぎりぎり)。HDMI 2.0 で映像に使える量は 14.4Gbps。HDMI 2.0 の余裕は 1% です。任天堂の仕様には HDMI の版が書かれていないので、HDMI 2.0 と同じ量で判定しています この条件で開く
Xbox Series S(1440p・120Hz)・HDMI 2.1・HDR(10bit) ○ 圧縮なしで送れます。HDMI 2.1 で映像に使える量は 42.66Gbps。HDMI 2.1 の機能はどれも任意なので、モニターがこの解像度・Hz を HDMI で受けられるかを仕様で確かめます この条件で開く
